Ac Motor Sürücüleri

AC motor sürücüleri (AC motor drives veya AC motor invertörleri olarak da adlandırılır), alternatif akım (AC) motorları kontrol etmek ve hızını ayarlamak için kullanılan elektronik cihazlardır. Bu sürücüler, endüstriyel otomasyon, enerji sistemleri, taşıma, su işleme ve benzeri birçok uygulama alanında yaygın olarak kullanılır. İşte AC motor sürücülerinin temel özellikleri:

Hız Kontrolü:

AC motor sürücüleri, motorun hızını hassas bir şekilde kontrol etme yeteneğine sahiptir. Bu, üretim süreçlerinde veya diğer uygulamalarda değişken hız gereksinimlerini karşılamak için önemlidir.

Tork Kontrolü:

Tork, bir motorun döndürme kuvvetidir. AC motor sürücüleri, motor torkunu kontrol ederek, farklı yük koşullarında güç sağlayabilir ve böylece enerji verimliliğini artırabilir.

Yumuşak Başlatma ve Durma:

AC motor sürücüleri, motoru yumuşak bir şekilde başlatma ve durdurma yeteneğine sahiptir. Bu, mekanik ve elektriksel stresi azaltarak ekipmanın ömrünü uzatır.

Frekans Kontrolü:

AC motor sürücüleri, motorun çalışma frekansını kontrol ederek hızını ayarlar. Bu, motorun optimum performans göstermesini sağlar.

Enerji Verimliliği:

Doğru kontrol ve hız ayarı sayesinde AC motor sürücüleri, enerji verimliliğini artırabilir ve işletme maliyetlerini düşürebilir.

Koruma Fonksiyonları:

Sürücüler, aşırı akım, aşırı gerilim, aşırı ısınma gibi durumlar karşısında koruma sağlayan özelliklere sahiptir.

Uzaktan Kontrol ve İzleme:

Birçok AC motor sürücüsü, uzaktan kontrol ve izleme yetenekleri sunar. Bu, operatörlere veya sistem yöneticilerine uzaktan müdahale ve teşhis imkanı tanır.

AC motor sürücüleri, endüstriyel otomasyon sistemlerinde genellikle PLC (Programlanabilir Mantık Kontrolcüsü) veya diğer kontrol sistemleri ile entegre edilerek kullanılır. Bu sürücüler, motor performansını artırmak, enerji tasarrufu sağlamak ve üretim süreçlerini optimize etmek için önemli bir role sahiptirler.

Serilerimiz

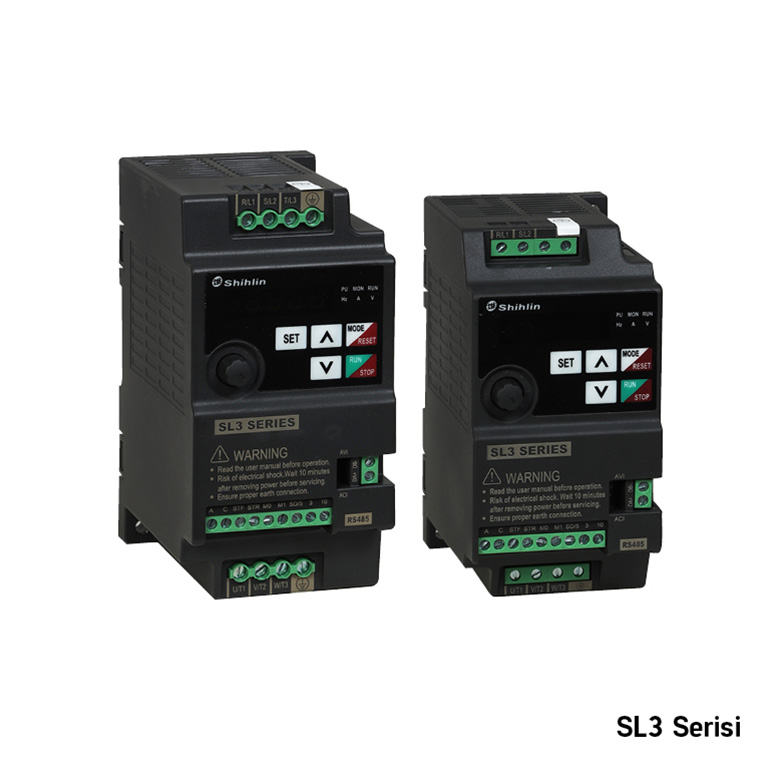

SL3 Serisi

- Genel amaçlı uygulamalar için ideal kompakt AC sürücü
- 0 – 599 Hz frekans çıkışı
- V/F skaler kontrol
- 0.4~2.2kW güç aralığı (1-faz 220Vac ve 3-faz 380Vac)
- Tuş takımlı ve LED göstergeli panel
- Dahili hız ayar potansiyometresi
- Harici keypad opsiyonu (PU302)
- RJ-45 ethernet kablosu ile harici taşınabilir keypad bağlantısı
- NPN dijital girişler
- 0-10V / 4-20mA analog giriş tipi seçim (AVI/ACI) anahtarı
- 4 adet dijital giriş, 1 adet röle çıkış
- Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi (38400bps’e kadar)
- Dahili RS485 bağlantı portu (RJ-45 jack tipi ve vidalı terminal tip birlikte)
- %150 60sn ve %200 1sn aşırı yük akım oranı
- Sabit Tork, Değişken Tork ve Beş Nokta V/F eğri karakteristiği seçimi
- Başlangıç torku 5Hz’de %150 torque boost
- Çıkış kısa devre, aşırı akım, aşırı voltaj, düşük voltaj, aşırı sıcaklık, anormal haberleşme…vb dahili birçok koruma fonksiyonları
- PWM pulse girişi ile frekans set ayarı destekler
- Travers ve sargı uygulamaları için triangular wave fonksiyonu
- Var-Gel (Reciprocating machine) fonksiyonu
- Programlanabilir adımlı çalışma modu (PO)
- DIN Raya sabitleme veya vidalı sabitleme ile kolay kurulum
- Optimize edilmiş hava kanalları
- Dahili RFI filtre
- DC frenleme özelliği
- PID kontrol
- Parametre password koruması
- IP20 koruma
- CE onaylı

SC3 Serisi

- Genel amaçlı uygulamalar için ideal kompakt AC sürücü
- 0 – 599 Hz frekans çıkışı
- V/F ve Genel Manyetik Vektör Kontrol seçimi
- Dahili keypad
- Panel üzerindeki Ayar Çarkı ile kullanım kolaylığı
- Çıkış kısa devre, aşırı akım, aşırı voltaj, düşük voltaj, aşırı sıcaklık, anormal haberleşme…vb koruma fonksiyonları
- 0-10V veya 0-5V/4-20mA analog giriş tipi seçimi (AVI/ACI)
- NPN/PNP dijital giriş seçimi
- Kolay sökülüp takılabilir dahili soğutma FAN’ı
- 4 adet dijital giriş, 1 adet analog giriş ve 1 adet röle çıkış
- Dahili RS485 bağlantı portu (RJ-45 jack tipi ve vidalı terminal tip)
- Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi (115200 bps’e kadar)
- %150 60sn ve %200 1sn aşırı yük akım oranı
- Genel vektör kontrol çalışmada 3Hz’de %180, 5Hz’de %200 başlangıç torku
- Sabit Tork, Değişken Tork ve Beş Nokta Eğri V/F karakteristiği
- 1 faz 1.5 kW ve üzeri, 3 faz 2.2 kW ve üzeri modellerde dahili fren kıyıcı
- Elektromanyetik gürültüyü etkili biçimde bastıran Dahili RFI Filtre ve jumper
- Düşük-Frekans Gürültüsü
- Muhteşem Titreşim Dayanma Yeteneği
- Akıllı sönümlendirme devresi ve element eşlemesi, düşük indüksiyon gerilimini
- %50 oranında etkili bir şekilde azaltır
- Kolay kurulum ve bağlantı
- DIN Raya monte edilebilir
- Toza ve Gaz yağına karşı kaplama ve izoleli hava kanalı
- 2 çeşit parametre ayar seçeneği (grup veya parametre mod)
- RS485 arabiriminden harici keypad bağlantısı
- DC frenleme özelliği
- PID kontrol
- 40 derece altında yan yana montaj
- Şifre koruması
- IP20 koruma
- CE onaylı

SA3 Serisi

- Yüksek performans FOC Vektör Kontrol teknolojisi
-3 faz 440V besleme ve geniş güç aralığı:
-– 0.75kW – 315kW ağır yük (HD)
-– 1.5kW – 355kW normal yük (ND)
-Yüksek Aşırı Yük Kapasitesi:
-– %150 60sn ve %200 3sn gelişmiş aşırı yük dayanımı kapasitesi ile takım tezgahları gibi ani yük değişimi gereken uygulamalarda kullanılabilir. (Ağır Yük – HD)
-Yüksek Başlangıç Torku:
-– Sensörsüz Vektör kontrolde (SVC) 0.3Hz’de %150, Kapalı Çevrim Vektör kontrolde (FOC+PG) 0Hz’de %180. Ağır yük (HD)
-Yüksek Cevap Performansı:
-– %0-%100 yük değişim aralığında %1’den daha küçük hız doğruluğu ile vinç ve metal işleme makinaları gibi ani yük değişimi olan uygulamalar için ideal. Ağır yük (HD)
-Voltaj düşmesinde geçici karşılama
-Rejenerasyondan korunma fonksiyonları
-Düşük gürültü taşıyıcı dalga kontrolü (Soft-PWM)
-Yüksek performanslı senkron motor kontrol teknolojisi
-LCD Çalışma Paneli:
-– 6 set çalışma datası monitör, Takvim
-– Türkçe, İngilizce ve Çince dil seçeneği
-– 3 set parametre kaydı, dahili Ayar Çarkı desteği.
-Farklı Uygulamalar için Çoklu Kontrol Modu Destekler:
-– Dahili pozisyon kontrol, tork kontrol, hız kontrol ve tansiyon kontrol fonksiyonları.
-– Home pozisyonlama, sıfır servo kontrol ve tek eksen pozisyon kontrol modu gibi pozisyon kontroller yapılabilir. (PG301C, PG301L, PG302L kullanılarak)
-Çoklu I/O Terminalleri: 10 adet DI (1ad pulse giriş), 5 adet DO (2ad Röle, 2ad Transistör, 1ad pulse çıkış), 3 adet analog giriş, 2 adet analog çıkış, 1 adet güvenlik anahtarı (S1-SC)
-Kontrol Metodları:
-– V/F kontrol, Kapalı çevrim V/F kontrol (VF+PG), Genel Flux vektör kontrol, Sensörsüz vektör kontrol (SVC), Kapalı çevrim vektör kontrol (FOC+PG), Tork kontrol (TQC +PG)
-Dahili PLC fonksiyonu: 21 temel komut ve 14 uygulama komutu ile kolay programlama için PLC ladder programlama yazılımı.
-Faz hatası, kısa devre, toprak sızıntı, düşük voltaj, motor aşırı ısınma (PTC) sinyali, elektrolitik kapasitör ömrü …..vb. gibi gelişmiş korumalar.
-Tüm serilerde dahili RFI filtre mevcuttur.
-0-599.00 Hz çıkış frekans aralığı
-Dahili 2 adet RJ-45 port ile RS-485 modbus haberleşme
-Asenkron (IM) motor ve PM motor (SPM & IPM) kontrolü
-PID kontrol
-Opsiyonel Profibus/Devicenet/CANopen/Ethernet Haberleşme, I/O genişleme/EtherCAT ve PG kartları
-Dahili fren kıyıcı: SA3-043-30K/37KF ve altı modellerde dahili olarak mevcuttur.
-Koruma sınıfı: SA3-043-22K/30KF ve altı modellerde IP20/NEMA Type 1, üstü modellerde ise IP00/UL Open Type
-CE onaylı

 SE3 Serisi

-Gelişmiş fonksiyonlu, yüksek performans AC motor sürücü
-1-faz/220V 0.4~2.2kW
-3-faz/440V 0.4~22kW
-NPN/PNP dijital giriş seçimi
-Dahili RS-485 (RJ-45)
-Modbus ASCII/RTU
-V/F kontrol, Kapalı çevrim V/F kontrol (VF+PG), Genel Flux vektör kontrol, Sensörsüz vektör kontrol (SVC), Kapalı çevrim vektör kontrol (FOC+PG), Tork kontrol (TQC +PG)
-Asenkron (IM) motor ve PM motor (SPM & IPM) kontrolü
-0-599 Hz / 0-1500 Hz normal ve yüksek frekans çıkışı
-Aşırı yük kapasitesi: 150% 60 saniye; 200% 3 saniye
-0.5Hz’de %200 başlangıç torku (Sensörsüz Vektör Kontrol (SVC) çalışmada)
-Tüm modellerde gürültü bastırma için RFI filtre jumper
-Düşük gürültü taşıyıcı dalga kontrolü (Soft-PWM)
-Dahili PU302 taşınabilir keypad. Ayar Çarkı aracılığı ile parametre ayarlama, monitoring, parametre kopyalama ve kaydetme sağlar.
-Tüm modellerde dahili fren kıyıcı
-Çoklu I/O Terminalleri: 6 adet DI (1ad pulse giriş), 3 adet DO (1ad Röle, 1ad Transistör, 1ad pulse çıkış), 2 adet analog giriş, 1 adet analog çıkış
-Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
-Dahili PLC fonksiyonu: 21 temel komut ve 14 uygulama komutu ile kolay programlama için PLC ladder programlama yazılımı
-Enkoder PG kartları seçenekleri (Open-Collector, Line-Driver, Resolver)
-Haberleşme kartı seçenekleri (CANopen, DeviceNet, Profibus-DP, Ethernet, EtherCAT)
-Yay baskılı kontrol klemensleri
-Güçlü koruma özellikleri: Çıkış kısa devre, Aşırı akım, Aşırı voltaj, Düşük voltaj, Aşırı sıcaklık, IGBT aşırı sıcaklık, Anormal haberleşme vb.
-Sökülebilir ve kolay temizlenebilir soğutma fanı
-PG301C ve PG301L enkoder kartları line driver ve open collector pulse girişini destekler
-IP20 koruma sınıfı
-CE onaylı

SS2 Serisi

- Flux Vektör Kontrollü Kompakt AC sürücü
- Dahili Keypad, Ayar Çarkı ile kolay frekans ve parametre ayarı
- Dahili RS485 bağlantı portu (RJ-45 jack tipi)
- Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi
- Dahili bağlantı kontrol fonksiyonu ile çoklu inverter bağlantısını destekler
- 0 – 599 Hz frekans çıkışı
- Yanyana montaj özelliği ile pano içinde DIN Raya monte edilebilir
- NPN/PNP dijital giriş seçimi
- 6 adet dijital giriş, 1 adet röle ve 1 adet transistor çıkış çoklu fonksiyon terminalleri
- 0-10V ve 4-20mA 2 adet analog giriş destekler
- V/F, Genel Flux Vektör Kontrol
- Auto Tuning fonksiyonu
- Genel Flux Vektor kontrol çalışmada 3Hz’de %150, 5Hz’de %200 başlangıç torku
- Yüksek hızlı işleme için 32-bit RISC CPU
- Motor gürültülerini elemek ve AC sürücünün ısınmasını önlemek için Soft-PWM fonksiyonu
- Elektromanyetik gürültüyü etkili biçimde bastıran Dahili RFI Filtre ve jumper
- Dahili Enerji tasarrufu kontrol fonksiyonu
- Soğutma fanı çalışma seçimi fonksiyonu
- PID geribesleme kontrol fonksiyonu
- Travers ve sargı uygulamaları için triangular wave fonksiyonu
- Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
- Programlanabilir çalışma modu (PO)
- Elektrik şebekesi anahtarlama mekanizması ile donatılmıştır
- Vidasız yay baskılı kontrol klemens bağlantısı
- Sökülebilir ve kolay temizlenebilir soğutma fanı (400W hariç)
- 60 saniye %150 ve 1 saniye %200 aşırı yük akım oranı
- Dahili fren kıyıcı (tüm modeller)
- Şifre koruması
- IP20 koruma
- CE onaylı

SFG Serisi

- Flux Vektör Kontrollü Kompakt AC sürücü
-Dahili Keypad, Ayar Çarkı ile kolay frekans ve parametre ayarı
-Dahili RS485 bağlantı portu (RJ-45 jack tipi)
-Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi
-Dahili bağlantı kontrol fonksiyonu ile çoklu inverter bağlantısını destekler
-0 – 400 Hz frekans çıkışı
-Yanyana montaj özelliği ile pano içinde DIN Raya monte edilebilir
-NPN/PNP dijital giriş seçimi
-6 adet dijital giriş, 1 adet röle ve 1 adet transistor çıkış çoklu fonksiyon terminalleri
-0-10V ve 4-20mA 2 adet analog giriş destekler
-V/F, Genel Flux Vektör Kontrol
-Auto Tuning fonksiyonu
-Genel Flux Vektor kontrol çalışmada 3Hz’de %150, 5Hz’de %200 başlangıç torku
-Yüksek hızlı işleme için 32-bit RISC CPU
-Motor gürültülerini elemek ve AC sürücünün ısınmasını önlemek için Soft-PWM fonksiyonu
-Elektromanyetik gürültüyü etkili biçimde bastıran Dahili RFI Filtre ve jumper
-Dahili Enerji tasarrufu kontrol fonksiyonu
-Soğutma fanı çalışma seçimi fonksiyonu
-PID geribesleme kontrol fonksiyonu
-Travers ve sargı uygulamaları için triangular wave fonksiyonu
-Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
-Programlanabilir çalışma modu (PO)
-Elektrik şebekesi anahtarlama mekanizması ile donatılmıştır
-Vidasız yay baskılı kontrol klemens bağlantısı
-Sökülebilir ve kolay temizlenebilir soğutma fanı (400W hariç)
-60 saniye %150 ve 1 saniye %200 aşırı yük akım oranı
-Dahili fren kıyıcı (tüm modeller)
-Şifre koruması
-IP20 koruma
-CE onaylı

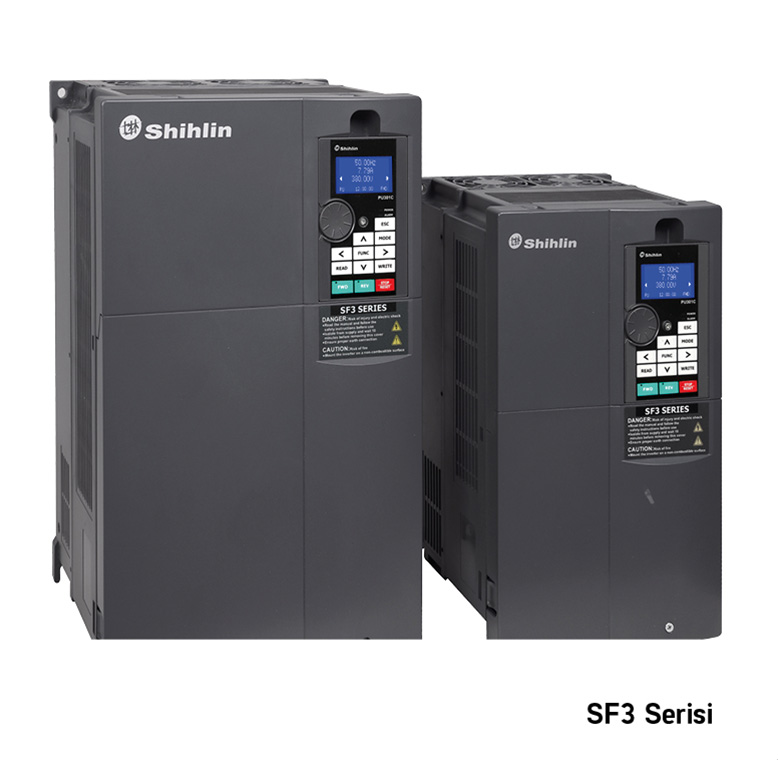

SF3 Serisi

- Flux Vektör Kontrollü Kompakt AC sürücü
-Dahili Keypad, Ayar Çarkı ile kolay frekans ve parametre ayarı
-Dahili RS485 bağlantı portu (RJ-45 jack tipi)
-Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi
-Dahili bağlantı kontrol fonksiyonu ile çoklu inverter bağlantısını destekler
-0 – 400 Hz frekans çıkışı
-Yanyana montaj özelliği ile pano içinde DIN Raya monte edilebilir
-NPN/PNP dijital giriş seçimi
-6 adet dijital giriş, 1 adet röle ve 1 adet transistor çıkış çoklu fonksiyon terminalleri
-0-10V ve 4-20mA 2 adet analog giriş destekler
-V/F, Genel Flux Vektör Kontrol
-Auto Tuning fonksiyonu
-Genel Flux Vektor kontrol çalışmada 3Hz’de %150, 5Hz’de %200 başlangıç torku
-Yüksek hızlı işleme için 32-bit RISC CPU
-Motor gürültülerini elemek ve AC sürücünün ısınmasını önlemek için Soft-PWM fonksiyonu
-Elektromanyetik gürültüyü etkili biçimde bastıran Dahili RFI Filtre ve jumper
-Dahili Enerji tasarrufu kontrol fonksiyonu
-Soğutma fanı çalışma seçimi fonksiyonu
-PID geribesleme kontrol fonksiyonu
-Travers ve sargı uygulamaları için triangular wave fonksiyonu
-Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
-Programlanabilir çalışma modu (PO)
-Elektrik şebekesi anahtarlama mekanizması ile donatılmıştır
-Vidasız yay baskılı kontrol klemens bağlantısı
-Sökülebilir ve kolay temizlenebilir soğutma fanı (400W hariç)
-60 saniye %150 ve 1 saniye %200 aşırı yük akım oranı
-Dahili fren kıyıcı (tüm modeller)
-Şifre koruması
-IP20 koruma
-CE onaylı
